AKSA AP165 GENERATOR
Zertifikat
TS ISO 8528
TS ISO 9001-2008
Unserer Zeitrechnung
SZUTEST
Richtlinie 2000/14/EG
Allgemeine Merkmale
3 Phasen, 50 Hz, PF 0,8
STANDBY-LEISTUNG (ESP) : Anwendbar für die Stromversorgung unterschiedlicher elektrischer Lasten für die Dauer der Stromunterbrechung einer zuverlässigen Versorgungsquelle. ESP entspricht ISO 8528-1. Eine Überladung ist nicht zulässig.
PRIME RATING (PRP) : Anwendbar für die Stromversorgung unterschiedlicher elektrischer Lasten für unbegrenzte Stunden. PRP entspricht ISO 8528-1. 10 % Überlastfähigkeit stehen für einen Zeitraum von 1 Stunde innerhalb von 12 Betriebsstunden zur Verfügung.
MOTOR-SPEZIFIKATIONEN
SPEZIFIKATIONEN DER LICHTMASCHINE
GRÖSSE und GEWICHT
1. Menünavigationstasten
2. Netzschalter schließen
3. Hauptstatus- und Instrumentenanzeige
4. Alarm-LEDs
5. Generator schließen-Taste
6. Status-LEDs
7. Betriebsauswahltasten
Geräte
●DSE, Modell 6120, automatisches Netzausfall-Steuermodul.
●Batterieladegerät Eingang 198-264 Volt, Ausgang 27,6 V 5 A (24 V) oder 13,8 Volt 5A (12V)
●Not-Aus-Taster und Sicherungen für Steuerkreise.
KONSTRUKTION und FERTIGSTELLUNG
●Komponenten eingebaut in einem Stahlblechgehäuse. Die chemische Vorbeschichtung von Stahl mit Phosphat sorgt für eine korrosionsbeständige Oberfläche. Die Polyester-Komposit-Pulverdeckschicht sorgt für einen hohen Glanz und eine extrem haltbare Oberfläche. Die abschließbare und aufklappbare Paneeltür ermöglicht einen einfachen Zugang zu den Komponenten.
INSTALLATION
Das Bedienfeld ist auf einem Grundrahmen mit einem Stahlständer montiert. Befindet sich auf der rechten Seite des Generatorsatzes (wenn Sie den Generatorsatz vom Generator betrachten)
STEUEREINHEIT DES STEUERGERÄTS
Das DSE 6120-Modul wurde zur Überwachung von Generatorfrequenz, Spannung, Strom, Motoröldruck, Kühlmitteltemperatur, Betriebsstunden und Batteriespannung entwickelt.
Modul überwacht die Netzversorgung und schaltet bei Netzausfall auf den Generator um.
Der DSE6120 zeigt außerdem den Betriebsstatus und Fehlerzustände an, indem er das Aggregat automatisch abschaltet und beim ersten Mal den tatsächlichen Fehlerzustand eines Aggregatausfalls anzeigt. Das LCD-Display zeigt den Fehler an.
STANDARDSPEZIFIKATIONEN
●Mikroprozessorgesteuert.
●Das LCD-Display erleichtert das Ablesen der Informationen.
●Automatischer Wechsel zwischen Netz- (Versorgungs-) und Generatorstrom.
●Manuelle Programmierung auf der Frontplatte.
●Benutzerfreundliche Einrichtung und Tastenanordnung.
●Fernstart.
●Ereignisprotokollierung (50) mit Datum und Uhrzeit.
●Bedienelemente: Stopp/Reset, Manuell, Auto, Test, Start, Tasten. Ein zusätzlicher Druckknopf neben dem LCD-Display dient zum Scrollen durch die Dosieranzeigen der Module.
Instrumente
MOTOR
●Motordrehzahl.
●Öldruck.
●Kühlmitteltemperatur.
●Laufzeit.
●Batteriespannung.
●Konfigurierbares Timing.
GENERATOR
●Spannung (LL, LN).
●Strom (L1-L2-L3).
●Frequenz.
●Gen. Bereit machen.
●Gen. Aktiviert einstellen.
NETZ
●Netzbereit.
●Netzbetrieben.
Schutzschaltungen
WARNUNG
●Ladefehler.
●Batteriespannung niedrig/hoch.
●Kann nicht anhalten.
●Niedrige/Hohe Generatorspannung.
●Unter/über der Generatorfrequenz.
●Über-/Untergeschwindigkeit.
●Niedriger Öldruck.
●Hohe Kühlmitteltemperatur.
ABSCHALTUNGEN
●Start fehlgeschlagen.
●Notstopp.
●Niedriger Öldruck.
●Hohe Kühlmitteltemperatur.
●Über-/Untergeschwindigkeit.
●Unter/über der Generatorfrequenz.
●Unter-/Überspannung des Generators.
●Öldrucksensor offen.
●Kühlmitteltemperatursensor offen.
ELEKTRISCHE AUSLÖSUNG
●Generatorüberstrom.
Optionen
●Flexibler Sensor kann mit Temperatur, Druck, Prozentsatz (Warnung/Abschaltung/elektrische Auslösung) gesteuert werden.
●Lokale Einstellungsparameter und Überwachung vom PC zum Steuermodul mit USB-Verbindung (max. 6 m).
Standards
●Elektrische Sicherheit/EMV-Kompatibilität
●BS EN 60950 Elektrische Geschäftsausrüstung.
●BS EN 61000-6-2 EMV-Störfestigkeitsnorm.
●BS EN 61000-6-4 EMV-Emissionsnorm
STATISCHES BATTERIELADEGERÄT
● Das Batterieladegerät wird mit Schaltmodus- und SMD-Technologie hergestellt und weist einen hohen Wirkungsgrad auf.
● Die Ausgangs-VI-Kennlinie der Batterieladegerätemodelle ist nahezu quadratisch und die Ausgangsleistung beträgt 5 Ampere, 13,8 V für 12 Volt und 27,6 V für 24 V. Eingang 198 - 264 Volt Wechselstrom.
● Das Ladegerät ist am Ausgang mit einer Schutzdiode ausgestattet.
● Schließen Sie die Ladeausfall-Relaisspule zwischen dem positiven Ausgang und dem CF-Ausgang an.
● Sie sind mit einem RFI-Filter ausgestattet, um die vom Gerät abgestrahlten elektrischen Störungen zu reduzieren.
● Galvanisch isolierter Ein- und Ausgang, typischerweise 4 kV für hohe Zuverlässigkeit.
TS ISO 8528
TS ISO 9001-2008
Unserer Zeitrechnung
SZUTEST
Richtlinie 2000/14/EG
Allgemeine Merkmale
| Modellbezeichnung | AP 165 | ||
|---|---|---|---|
| Frequenz (Hz) | 50 | ||
| Art des Kraftstoffs | Diesel | ||
| Hergestellt und Modell des Motors | PERKINS - 1106A-70TAG2 | ||
| Lichtmaschine hergestellt und Modell | Mecc Alte - ECP 34-1L/4 C | ||
| Bedienfeld-Modell | DSE 6120 | ||
| Vordach | AK 49 |
3 Phasen, 50 Hz, PF 0,8
| SPANNUNG | STANDBY-LEISTUNG (ESP) | PRIME-RATING (PRP) | Standby-Amper | ||
|---|---|---|---|---|---|
| Kva | Kw | Kva | Kw | ||
| 400/231 | 165 | 132.0 | 150 | 120.0 | 238.16 |
STANDBY-LEISTUNG (ESP) : Anwendbar für die Stromversorgung unterschiedlicher elektrischer Lasten für die Dauer der Stromunterbrechung einer zuverlässigen Versorgungsquelle. ESP entspricht ISO 8528-1. Eine Überladung ist nicht zulässig.
PRIME RATING (PRP) : Anwendbar für die Stromversorgung unterschiedlicher elektrischer Lasten für unbegrenzte Stunden. PRP entspricht ISO 8528-1. 10 % Überlastfähigkeit stehen für einen Zeitraum von 1 Stunde innerhalb von 12 Betriebsstunden zur Verfügung.
MOTOR-SPEZIFIKATIONEN
| Motor | PERKINS | ||
|---|---|---|---|
| Motor-Modell | 1106A-70TAG2 | ||
| ANZAHL DER ZYLINDER UND BAUART | 6 Zylinder - in Reihe | ||
| BOHRUNG UND HUB | Mm | 105 x 135 cm | |
| GESAMTVERDRÄNGUNG | L | 7.01 | |
| Aspiration | Turboaufladung und Ladeluftkühlung | ||
| VERDICHTUNGSVERHÄLTNIS | 18.2:1 | ||
| NENNDREHZAHL (U/MIN) | d/dk | 1500 | |
| ÖL-KAPAZITÄT | L | 18 | |
| Standby-Leistung (kW/PS) | 149.1/199,86 | ||
| Erstklassige Kraft | 136/182,30 | ||
| Blockheizung MENGE | |||
| 1 | |||
| Blockheizleistung (Watt) | |||
| 1500 | |||
| Art des Kraftstoffs | |||
| Diesel | |||
| Art und System der Einspritzung | |||
| Direkt | |||
| Art der Kraftstoffpumpe | |||
| Delphi DP210G Drehbarer Typ | |||
| Regler-System | |||
| Mechaniker | |||
| Betriebsspannung (VDC) | |||
| 12 VDC | |||
| Akku und Kapazität (Menge/Ah) | |||
| 1x85 | |||
| Lichtmaschine aufladen (A) | |||
| 65 | |||
| Kühlmethode | |||
| Wassergekühlt | |||
| Kühlmittelkapazität (nur Motor / mit Kühler) (lt) | |||
| /21 | |||
| Luftfilter | |||
| Trockener Typ | |||
| Kraftstoff Nachteile. Ansaugen mit %100 Last (lt/h) | |||
| 33.4 | |||
| Kraftstoff Nachteile. Ansaugen mit %75 Last (lt/h) | |||
| 24.7 | |||
| Kraftstoff Nachteile. Ansaugen mit %50 Last (lt/h) | |||
| 16.4 | |||
SPEZIFIKATIONEN DER LICHTMASCHINE
| Hersteller | Mecc Alte | |
|---|---|---|
| Lichtmaschine hergestellt und Modell | ECP 34-1L/4 C | |
| Frequenz (Hz) | Hz | 50 |
| Leistung (kVA) | Kva | 150 |
| ENTWURF | 4-polig, bürstenlos | |
| SPANNUNG | V | 400 |
| Phase | 3 | |
| A.V.R. | DSR | |
| Spannungsregelung | (+/-) | 1 |
| Dämmsystem | H | |
| Schutz | Schutzart IP23 | |
| Nennleistungsfaktor | 0.8 | |
| GEWICHTSKOMP. GENERATOR (Kg) | 423 | |
| KÜHLLUFT (m³/min) | m3 | 29.2 |
GRÖSSE und GEWICHT

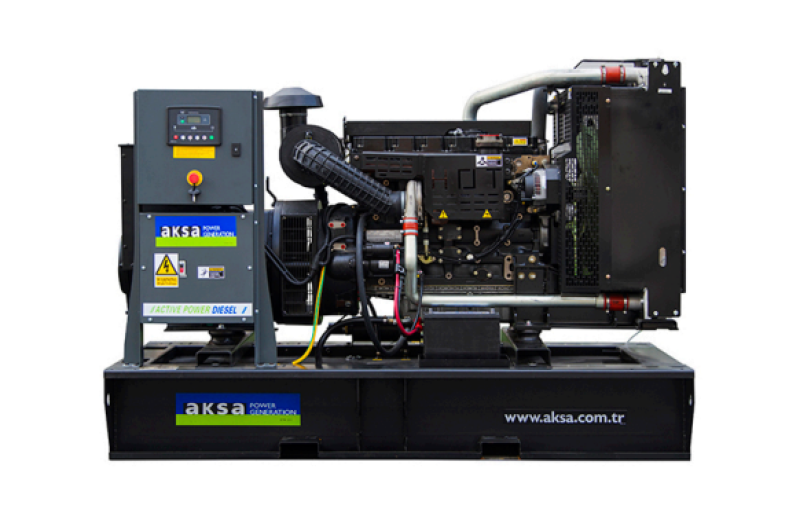

| Offener Typ | TROCKENGEWICHT (kg.) (kg.) | LÄNGE (mm.) | BREITE (mm.) | HÖHE (mm.) | TANKINHALT (lt.) (Lt.) |
|---|---|---|---|---|---|
 | 1380 | 2300 | 1080 | 1667 | 340 |

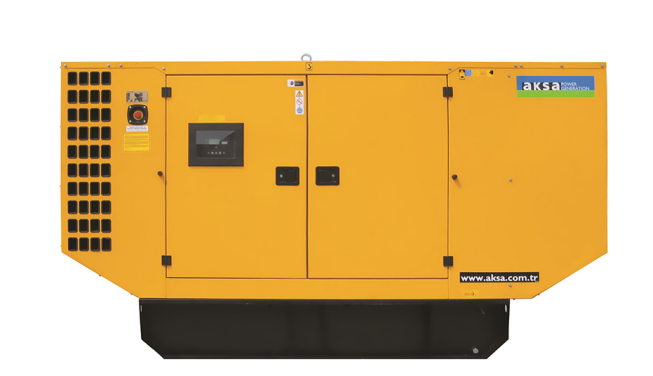

| VORDACH | TROCKENGEWICHT (kg.) (kg.) | LÄNGE (mm.) | BREITE (mm.) | HÖHE (mm.) | TANKINHALT (lt.) (Lt.) |
AK 49 | 1975 | 3402 | 1147 | 2007 | 340 |
1. Menünavigationstasten
2. Netzschalter schließen
3. Hauptstatus- und Instrumentenanzeige
4. Alarm-LEDs
5. Generator schließen-Taste
6. Status-LEDs
7. Betriebsauswahltasten
Geräte
●DSE, Modell 6120, automatisches Netzausfall-Steuermodul.
●Batterieladegerät Eingang 198-264 Volt, Ausgang 27,6 V 5 A (24 V) oder 13,8 Volt 5A (12V)
●Not-Aus-Taster und Sicherungen für Steuerkreise.
KONSTRUKTION und FERTIGSTELLUNG
●Komponenten eingebaut in einem Stahlblechgehäuse. Die chemische Vorbeschichtung von Stahl mit Phosphat sorgt für eine korrosionsbeständige Oberfläche. Die Polyester-Komposit-Pulverdeckschicht sorgt für einen hohen Glanz und eine extrem haltbare Oberfläche. Die abschließbare und aufklappbare Paneeltür ermöglicht einen einfachen Zugang zu den Komponenten.
INSTALLATION
Das Bedienfeld ist auf einem Grundrahmen mit einem Stahlständer montiert. Befindet sich auf der rechten Seite des Generatorsatzes (wenn Sie den Generatorsatz vom Generator betrachten)
STEUEREINHEIT DES STEUERGERÄTS
Das DSE 6120-Modul wurde zur Überwachung von Generatorfrequenz, Spannung, Strom, Motoröldruck, Kühlmitteltemperatur, Betriebsstunden und Batteriespannung entwickelt.
Modul überwacht die Netzversorgung und schaltet bei Netzausfall auf den Generator um.
Der DSE6120 zeigt außerdem den Betriebsstatus und Fehlerzustände an, indem er das Aggregat automatisch abschaltet und beim ersten Mal den tatsächlichen Fehlerzustand eines Aggregatausfalls anzeigt. Das LCD-Display zeigt den Fehler an.
STANDARDSPEZIFIKATIONEN
●Mikroprozessorgesteuert.
●Das LCD-Display erleichtert das Ablesen der Informationen.
●Automatischer Wechsel zwischen Netz- (Versorgungs-) und Generatorstrom.
●Manuelle Programmierung auf der Frontplatte.
●Benutzerfreundliche Einrichtung und Tastenanordnung.
●Fernstart.
●Ereignisprotokollierung (50) mit Datum und Uhrzeit.
●Bedienelemente: Stopp/Reset, Manuell, Auto, Test, Start, Tasten. Ein zusätzlicher Druckknopf neben dem LCD-Display dient zum Scrollen durch die Dosieranzeigen der Module.
Instrumente
MOTOR
●Motordrehzahl.
●Öldruck.
●Kühlmitteltemperatur.
●Laufzeit.
●Batteriespannung.
●Konfigurierbares Timing.
GENERATOR
●Spannung (LL, LN).
●Strom (L1-L2-L3).
●Frequenz.
●Gen. Bereit machen.
●Gen. Aktiviert einstellen.
NETZ
●Netzbereit.
●Netzbetrieben.
Schutzschaltungen
WARNUNG
●Ladefehler.
●Batteriespannung niedrig/hoch.
●Kann nicht anhalten.
●Niedrige/Hohe Generatorspannung.
●Unter/über der Generatorfrequenz.
●Über-/Untergeschwindigkeit.
●Niedriger Öldruck.
●Hohe Kühlmitteltemperatur.
ABSCHALTUNGEN
●Start fehlgeschlagen.
●Notstopp.
●Niedriger Öldruck.
●Hohe Kühlmitteltemperatur.
●Über-/Untergeschwindigkeit.
●Unter/über der Generatorfrequenz.
●Unter-/Überspannung des Generators.
●Öldrucksensor offen.
●Kühlmitteltemperatursensor offen.
ELEKTRISCHE AUSLÖSUNG
●Generatorüberstrom.
Optionen
●Flexibler Sensor kann mit Temperatur, Druck, Prozentsatz (Warnung/Abschaltung/elektrische Auslösung) gesteuert werden.
●Lokale Einstellungsparameter und Überwachung vom PC zum Steuermodul mit USB-Verbindung (max. 6 m).
Standards
●Elektrische Sicherheit/EMV-Kompatibilität
●BS EN 60950 Elektrische Geschäftsausrüstung.
●BS EN 61000-6-2 EMV-Störfestigkeitsnorm.
●BS EN 61000-6-4 EMV-Emissionsnorm
STATISCHES BATTERIELADEGERÄT
● Das Batterieladegerät wird mit Schaltmodus- und SMD-Technologie hergestellt und weist einen hohen Wirkungsgrad auf.
● Die Ausgangs-VI-Kennlinie der Batterieladegerätemodelle ist nahezu quadratisch und die Ausgangsleistung beträgt 5 Ampere, 13,8 V für 12 Volt und 27,6 V für 24 V. Eingang 198 - 264 Volt Wechselstrom.
● Das Ladegerät ist am Ausgang mit einer Schutzdiode ausgestattet.
● Schließen Sie die Ladeausfall-Relaisspule zwischen dem positiven Ausgang und dem CF-Ausgang an.
● Sie sind mit einem RFI-Filter ausgestattet, um die vom Gerät abgestrahlten elektrischen Störungen zu reduzieren.
● Galvanisch isolierter Ein- und Ausgang, typischerweise 4 kV für hohe Zuverlässigkeit.
