Qualität
Der AKSA Iveco NEF 110 Generator bietet zuverlässige 110 kVA Leistung und wird von einem leistungsstarken Iveco NEF 110 Diesel-Motor betrieben, ideal für industrielle Anwendungen und Notstromversorgung. Er überzeugt mit hoher Effizienz, einfacher Wartung und einer robusten Bauweise für langfristigen Einsatz.
Technische Spezifikationen:
- Motor: Iveco NEF 110 Diesel-Motor
- Leistung: 110 kVA (88 kW)
- Kraftstoff: Diesel
- Ausgangsspannung (AC): 400 V (3-Phasen)
- Ausgangsfrequenz: 50 Hz
- Batterie: 12 V / 50-100 Ah (je nach Modell)
- Max. Spannung (DC): 24 V DC (für Batterie)
- Max. Strom (DC): 10-30 A (abhängig von der Batteriegröße)
- Kühlung: Wasserkühlung
- Geräuschpegel: 70-80 dB(A) (je nach Ausführung)
- Abmessungen: ca. 2500 mm x 1200 mm x 1500 mm (L x B x H)
- Gewicht: ca. 1400 kg – 1800 kg
- Steuerung: Digitale Steuerungseinheit mit AVR (Automatische Spannungskontrolle)
- Kraftstoffverbrauch: ca. 20-25 l/h bei voller Last
- Betriebsstunden: 8-10 Stunden Laufzeit bei vollem Tank
Schneller Versand
Empower your life mit unserem leistungsstarken Stromgenerator - bereit für alle Herausforderungen.
Informationen:

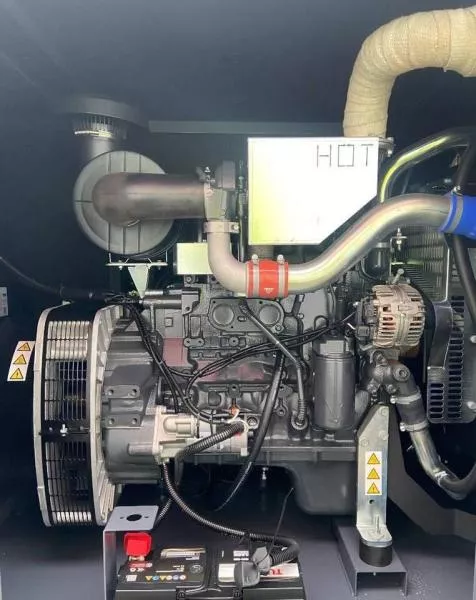

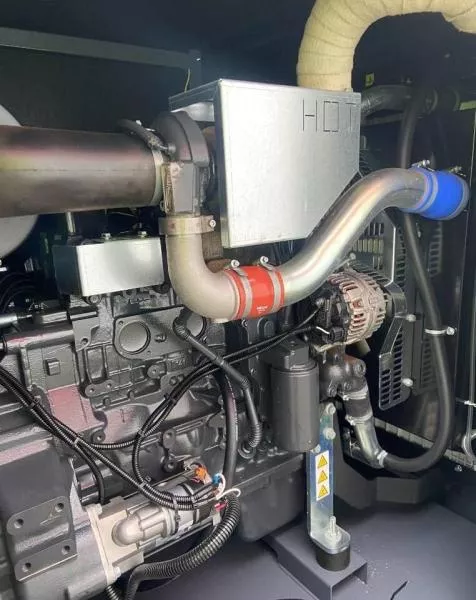

- Motor: Hochbelastbarer, wassergekühlter Dieselmotor
- Kühlsystem: Kühler mit mechanischem Gebläse
- Schutz: Schutzgitter für rotierende und heiße Teile
- Anlasser: Elektrischer Anlasser
- Ladelichtmaschine: Integriert im System
- Startbatterie: Bleisäurebatterie einschließlich Gestell und Kabeln
- Motorkühlmittel-Heizung: Inklusive
- Rahmen: Grundrahmen aus Stahl mit Antivibrationsisolatoren
- Ersatzkraftstofftank: Externer Ersatzkraftstofftank (offener Satz)
- Kraftstoffsystem: Flexible Kraftstoffverbindungsschläuche
- Lichtmaschine: Einlagige Lichtmaschine, Klasse H
- Schalldämpfer: Separat gelieferter Industrieschalldämpfer und Stahlfaltenbalg
- Batterieladegerät: Statisches Batterieladegerät
- Handbuch: Inklusive Handbuch für Anwendung und Installation
Kurzstichworte: Aksa Power Generation System • Stationary Standby Applications • Factory Build • Production Tested •400/231 Voltage • 17,60 kW / 22,00 kVA Standby Rating (ESP) • 16,00 kW / 20,00 kVA Prime Rating (PRP) • 31,76 Standby Amper • PD 22 C Model Name • 50 Hz Frequency • Diesel Fuel Type • Cummins 4B3.9-G11 Engine Made and Model • AK 216 Alternator Made and Model • DSE 6120 Control Panel Model • 5 Canopy ACP
Allgemeine Charakteristiken
- Modellname: APD 22 C
- Frequenz (Hz): 50
- Treibstoffart: Diesel
- Hersteller und Modell des Motors: CUMMINS – 4B3.9-G11
- Hersteller und Modell des Generators: Aksa - AK 216
- Bedienfeldmodell: DSE 6120
- Überdachung: AKP 5
3 Phasen, 50 Hz, PF 0,8
STROMSPANNUNG |
STANDBY-BEWERTUNG (ESP) |
PRIME-RATING (PRP) |
Standby-Verstärker |
kVA |
kW |
kVA |
kW |
400/231 |
22 |
17.60 |
20 |
16.00 |
31.76 |
STANDBY-BEWERTUNG (ESP):
- Gilt für die Stromversorgung wechselnder elektrischer Lasten während eines Stromausfalls einer zuverlässigen Versorgungsquelle. ESP entspricht ISO 8528-1. Eine Überlastung ist nicht zulässig.
PRIME RATING (PRP):
- Gilt für die Stromversorgung unterschiedlicher elektrischer Lasten für unbegrenzte Stunden. PRP entspricht ISO 8528-1. Eine Überlastfähigkeit von 10 % ist für 1 Stunde innerhalb eines 12-stündigen Betriebszeitraums verfügbar.
MOTORSPEZIFIKATIONEN
- Motor: CUMMINS
- Motormodell: 4B3.9-G11
- Anzahl der Zylinder und Bau: 4 Zylinder - in Reihe
- Bohrung und Hub: 102 x 120 mm
- Gesamtverdrängung: 3,90 L
- Aspiration: Natürlich angesaugt
- Kompressionsrate: 18:1
- Nenngeschwindigkeit (U/min): 1500
- Ölkapazität: 10,9 L
- Standby-Leistung (kW/PS): 22/29
- Primärleistung: 20/27
- Blockheizungsmenge: 1
- Blockheizleistung: 500 Watt
- Treibstoffart: Diesel
- Injektionsart und -system: Direkteinspritzung
- Typ der Kraftstoffpumpe: WF A
- Gouverneurssystem: Mechanisch
- Betriebsspannung (VDC): 24 VDC
- Batterie und Kapazität (Menge/Ah): 2x55 Ah
- Ladungsgenerator (A): 40 A
- Kühlungsmethode: Wassergekühlt
- Luftstrom des Kühlgebläses: 120 m³/min
- Kühlmittelkapazität (nur Motor / mit Kühler): 7.2/13.2 L
- Luftfilter: Trockener Typ
- Kraftstoffverbrauch bei 100% Last (l/h): 5,7
- Kraftstoffverbrauch bei 75% Last (l/h): 4,6
- Kraftstoffverbrauch bei 50% Last (l/h): 3,7
SPEZIFIKATIONEN DES LICHTMASCHINENGERÄTS
- Hersteller: Aksa
- Hersteller und Modell des Generators: AK 216
- Frequenz (Hz): 50
- Leistung (kVA): 20
- Design: Bürstenlos
- Stromspannung (V): 400 V
- Phase: 3
- AVR: SX460
- Spannungsregulierung (+/-): 1,5 %
- Isoliersystem: H
- Schutz: IP22
- Nennleistungsfaktor: 0,8
- Gewichtskomponente des Generators (kg): 128
- Kühlungsluft (m³/min): 5,7
Größe und Gewicht
Offener Typ |
TROCKENGEWICHT (kg.)
(kg.) |
LÄNGE
(mm.) |
BREITE
(mm.) |
HÖHE
(mm.) |
TANKKAPAZITÄT (lt.) (lt.) |
|
1400 |
2600 |
1150 |
1550 |
180 |
ÜBERDACHUNG |
TROCKENGEWICHT (kg.)
(kg.) |
LÄNGE
(mm.) |
BREITE
(mm.) |
HÖHE
(mm.) |
TANKKAPAZITÄT (lt.) (lt.) |
AKP 5
|
1020 |
2282 |
1008 |
1532 |
180 |
1. Menünavigationstasten
2. Netzschalter schließen
3. Hauptstatus- und Instrumentenanzeige
4. Alarm-LEDs
5. Generator schließen-Taste
6. Status-LEDs
7. Betriebsauswahltasten
Geräte
- DSE, Modell 6120, automatisches Netzausfall-Steuermodul.
- Batterieladegerät: Eingang 198-264 Volt, Ausgang 27,6 V 5 A (für 24 V) oder 13,8 V 5 A (für 12 V)
- Not-Aus-Taster und Sicherungen für Steuerkreise.
KONSTRUKTION und FERTIGSTELLUNG

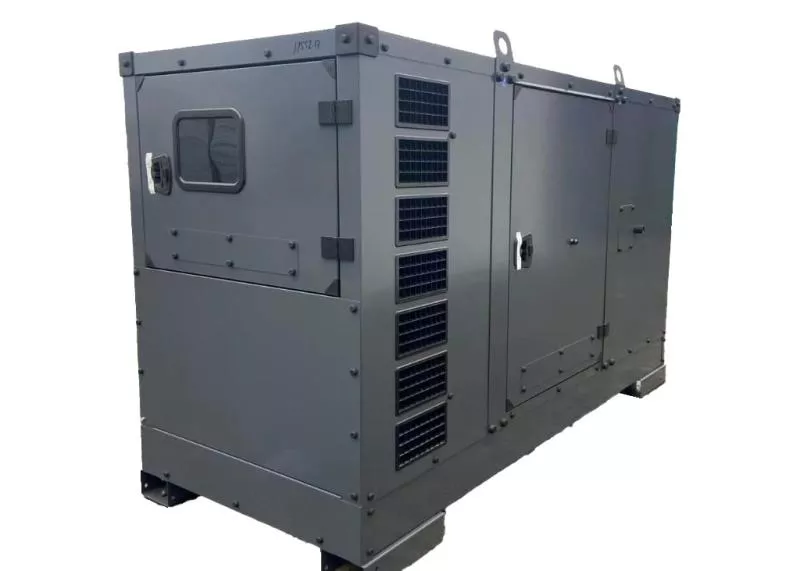

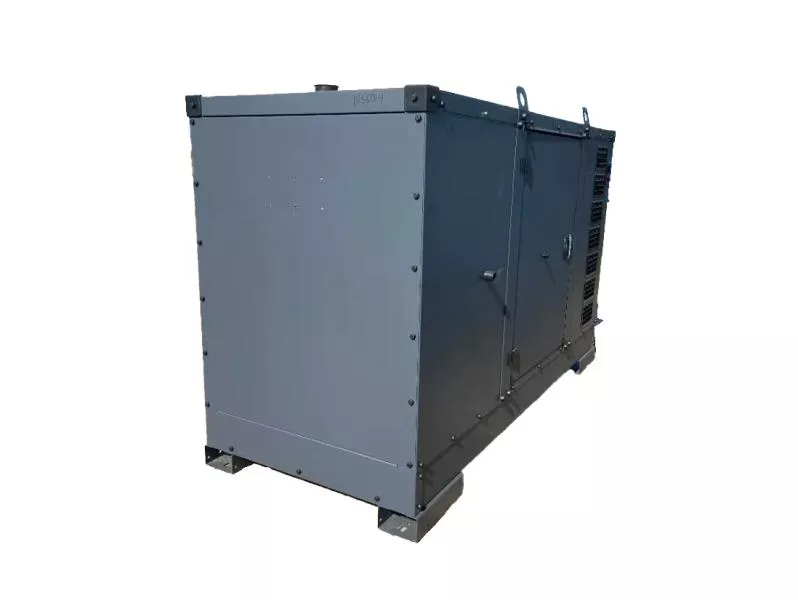

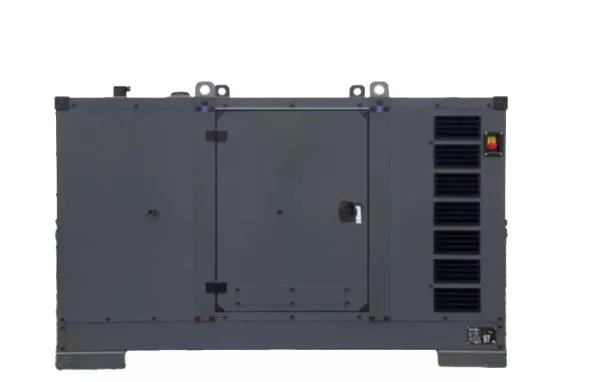

Der AKSA Iveco NEF 110 Generator ist in einem korrosionsbeständigen Stahlblechgehäuse mit einer Polyester-Komposit-Pulverdeckschicht eingebaut, das eine abschließbare, aufklappbare Paneeltür für einfachen Zugang zu den Komponenten bietet.
INSTALLATION
Das Bedienfeld ist auf einem Grundrahmen mit Stahlständer montiert und befindet sich auf der rechten Seite des Generatorsatzes, wenn man den Generator betrachtet.
STEUEREINHEIT DES STEUERGERÄTS
Das DSE 6120-Modul überwacht die Generatorfrequenz, Spannung, Strom, Motoröldruck, Kühlmitteltemperatur, Betriebsstunden und Batteriespannung. Im Falle eines Netzausfalls schaltet es automatisch auf den Generator um. Es zeigt den Betriebsstatus und Fehlerzustände an und schaltet das Aggregat bei einem Fehler automatisch ab. Das LCD-Display zeigt den Fehlerzustand an.
STANDARDSPEZIFIKATIONEN
- Mikroprozessorgesteuert
- LCD-Display für einfaches Ablesen der Informationen
- Automatischer Wechsel zwischen Netz- (Versorgungs-) und Generatorstrom
- Manuelle Programmierung auf der Frontplatte
- Benutzerfreundliche Einrichtung und Tastenanordnung
- Fernstart
- Ereignisprotokollierung (50) mit Datum und Uhrzeit
- Bedienelemente: Stopp/Reset, Manuell, Auto, Test, Start, Tasten
- Ein zusätzlicher Druckknopf neben dem LCD-Display zum Scrollen durch die Dosieranzeigen der Module
Instrumente
MOTOR
- Motordrehzahl
- Öldruck
- Kühlmitteltemperatur
- Laufzeit
- Batteriespannung
- Konfigurierbares Timing
GENERATOR
- Spannung (LL, LN)
- Strom (L1-L2-L3)
- Frequenz
- Gen. Bereit machen
- Gen. Aktiviert einstellen
NETZ
Schutzschaltungen
WARNUNG
- Ladefehler
- Batteriespannung niedrig/hoch
- Kann nicht anhalten
- Niedrige/Hohe Generatorspannung
- Unter/Über der Generatorfrequenz
- Über-/Untergeschwindigkeit
- Niedriger Öldruck
- Hohe Kühlmitteltemperatur
ABSCHALTUNGEN
- Start fehlgeschlagen
- Notstopp
- Niedriger Öldruck
- Hohe Kühlmitteltemperatur
- Über-/Untergeschwindigkeit
- Unter/Über der Generatorfrequenz
- Unter-/Überspannung des Generators
- Öldrucksensor offen
- Kühlmitteltemperatursensor offen
ELEKTRISCHE AUSLÖSUNG
Optionen
- Flexibler Sensor für Temperatur, Druck, Prozentsatz (Warnung/Abschaltung/elektrische Auslösung)
- Lokale Einstellungsparameter und Überwachung vom PC zum Steuermodul mit USB-Verbindung (max. 6 m)
Standards
- Elektrische Sicherheit / EMV-Kompatibilität
- BS EN 60950 Elektrische Geschäftsausrüstung
- BS EN 61000-6-2 EMV-Störfestigkeitsnorm
- BS EN 61000-6-4 EMV-Emissionsnorm
STATISCHES BATTERIELADEGERÄT
- Ausgangs-VI-Kennlinie: nahezu quadratisch mit einer Ausgangsleistung von 5 Ampere, 13,8 V für 12 Volt und 27,6 V für 24 V, Eingang von 198 - 264 Volt Wechselstrom.
- Schutzdiode am Ausgang.
- Verbindung der Ladeausfall-Relaisspule zwischen dem positiven Ausgang und dem CF-Ausgang.
- RFI-Filter zur Reduzierung von elektrischen Störungen, die vom Gerät abgestrahlt werden.
- Galvanisch isolierter Ein- und Ausgang, mit einer typischen Isolierung von 4 kV für hohe Zuverlässigkeit.
Lagerbestand: 2 Stück
Spitzenleistung: 110 kVA / 88 kW
Standby Power: 100 kVA / 80 kW
